建筑專業-設計理念與技術策略

本改造設計考慮在原有建筑結構與功能基礎上,因G20首次在中國召開，在功能與動線上兼顧中國國情與以往峰會經驗。

設計難點:首先在于改造項目面臨的結構現狀,包括功能分區及交通組織。巧妙利用以及調整優化,體現出獨具匠心的設計技巧。其次在于大國風范與江南特色的統一,將以往江南建筑精致典雅特質與國家禮儀空間氣勢相結合。同時使原有建筑在功能以及流線上,同時在外部空間上均有較大的提升。

項目結合G20峰會的要求,以及與項目后期運營管理單位的多次探討。以同時兼顧會展建筑與會議建筑在以后長期使用的面積相匹配,巧妙地將原有建筑的一部分會展功能轉化為會議功能，達到了合理的面積比。

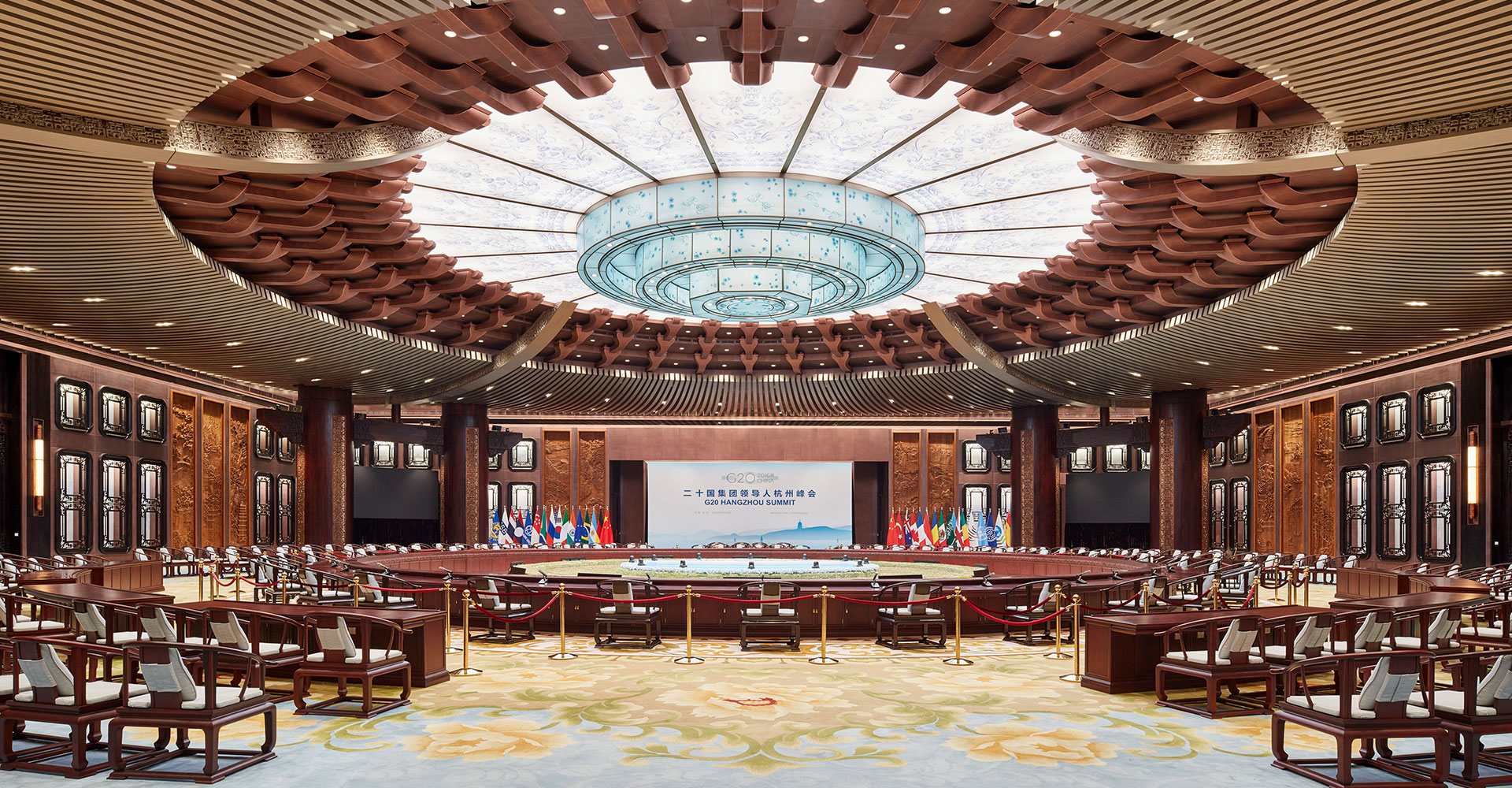

擴聲系統:在主桌中部放置9只聲柱，作為圓桌會議時對與會領導人的輔助擴聲，增加聲像感，12只全頻揚聲器箱暗裝于天花，作為主會場的核心區域擴聲，確保語言清晰覆蓋隨員區域；視頻系統:在主會場中部設置共9臺50寸液晶顯示器。大廳設有8臺高清攝像機，可拍攝主席或代表的不同特寫圖像；在控制室外設置2臺高清攝像機可拍攝主會場內全景。會議系統:為滿足召開國際會議活動，G20會議的需要，配置符合國際會議趨勢的36臺無紙化多媒體會議系統（帶10寸顯示屏，含發言，同傳、查詢信息等功能），可供圓桌會議前排參會重要領導使用； 配備一套數字紅外同傳系統，可與16間固定同聲傳譯室結合，滿足15+1種語言的同聲傳譯；并可將同聲傳譯信號傳送至國際博覽中心聽會室等處。

結構專業-設計特點

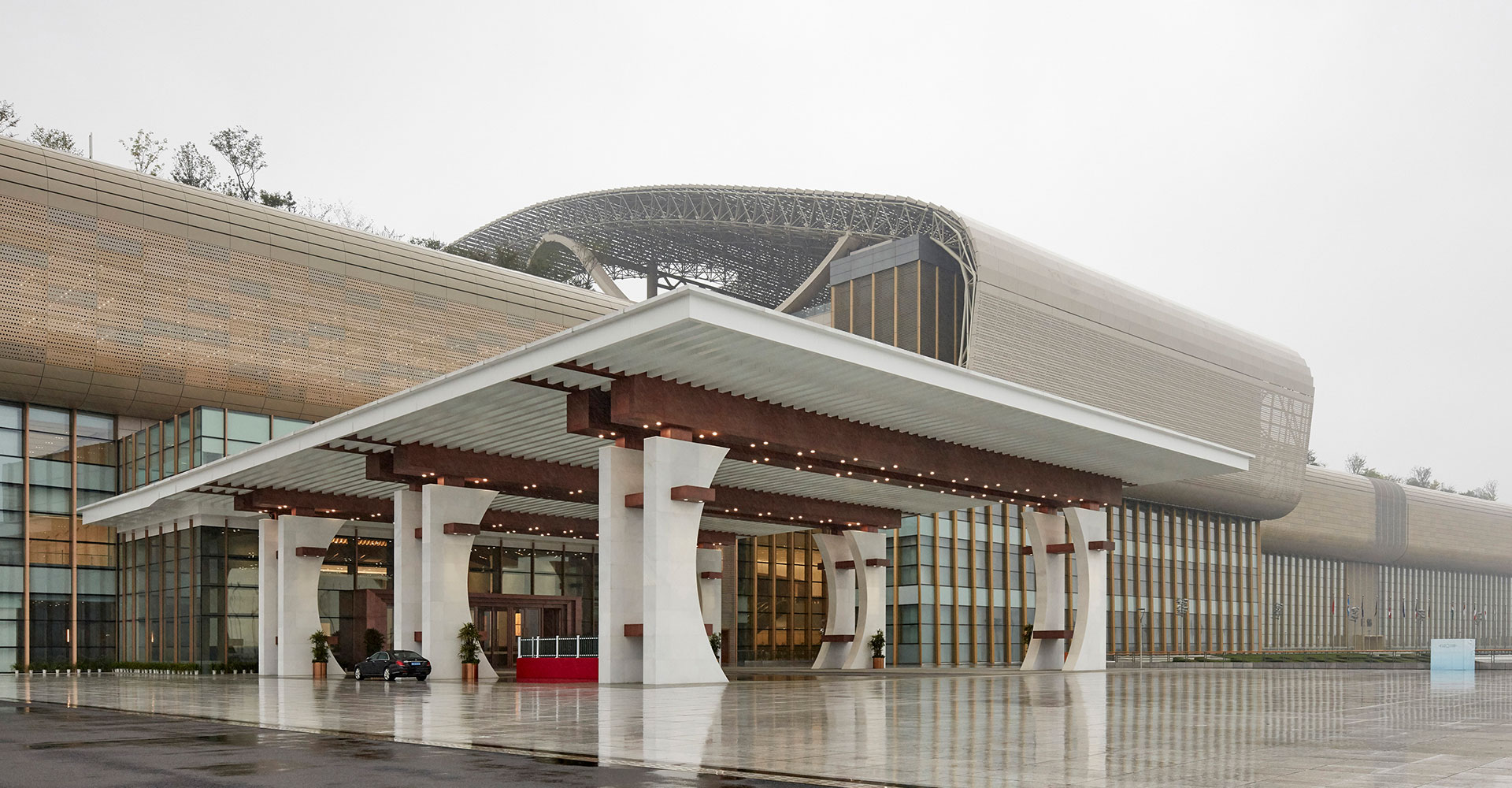

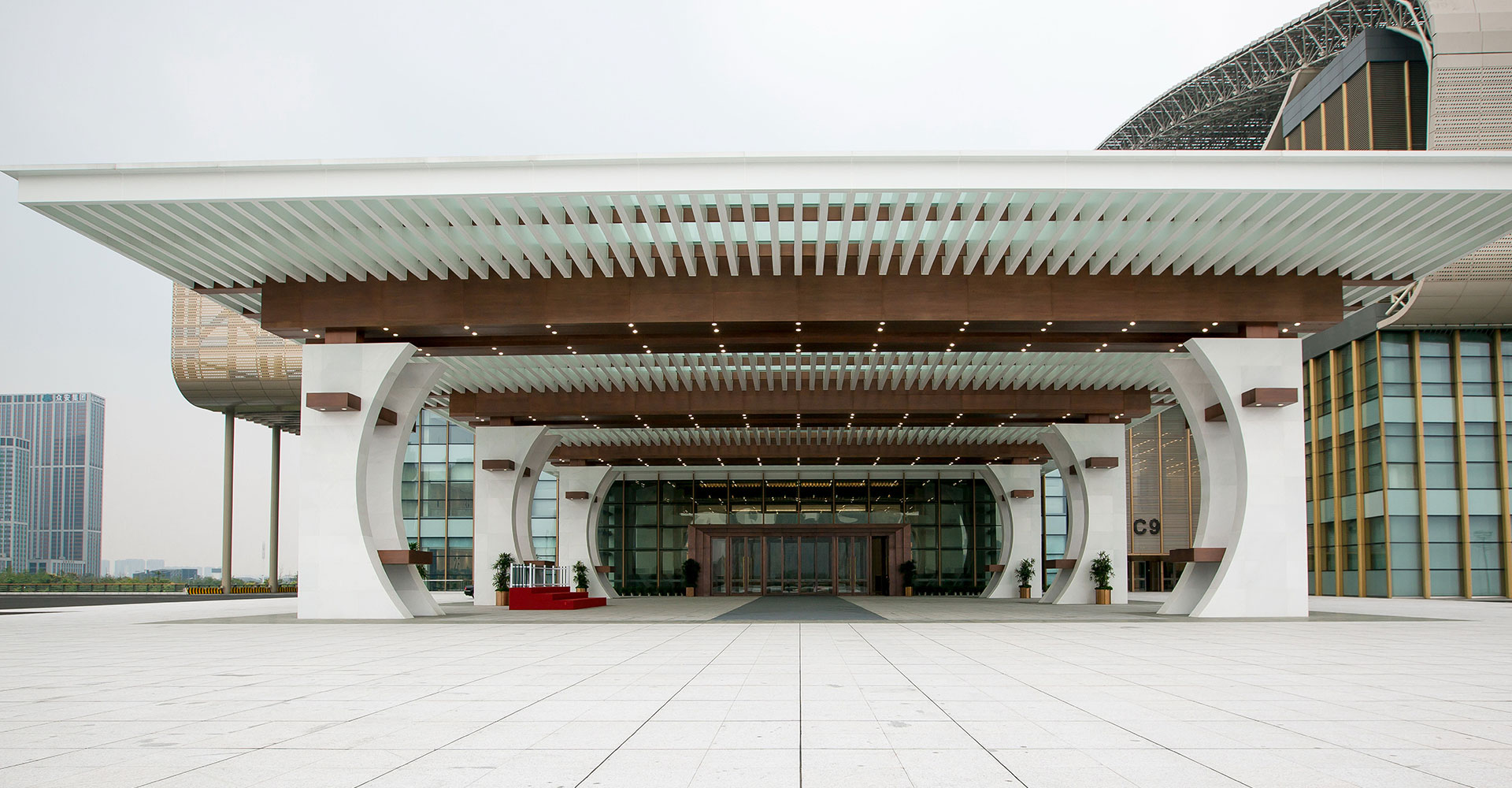

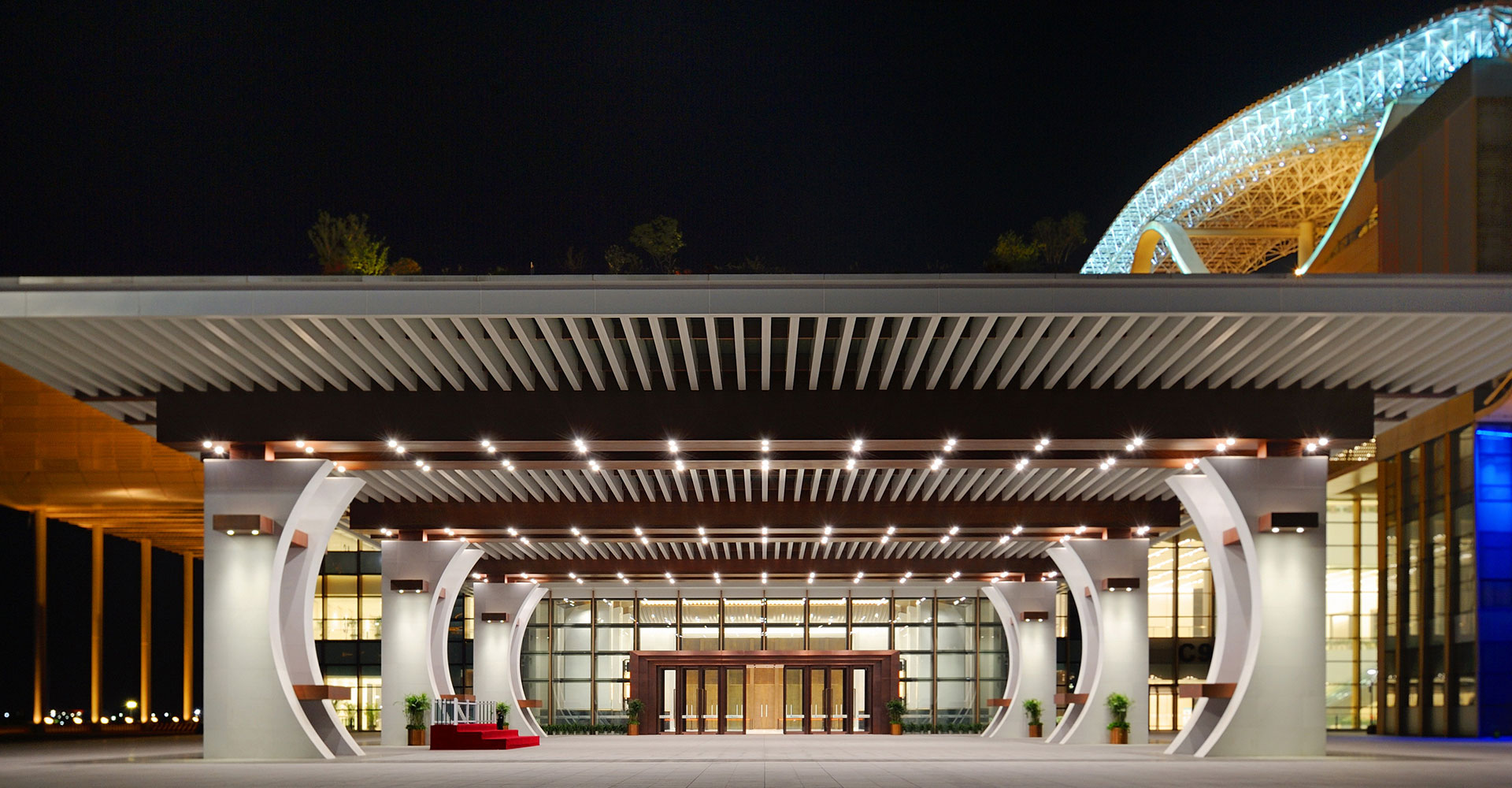

因G20峰會需要對整體結構進行升級改造。改造的主要內容包括：新建落客平臺及主入口32m跨大雨棚、樓面拆改及增設夾層、樓扶梯調整、城市客廳拔柱加大空間、增加巨型吊燈等。本工程重要性高，工期緊張，因此選擇便于施工、安全可靠的結構加固方案。采用的主要改造加固方案有加大截面法和改變傳力途徑法。

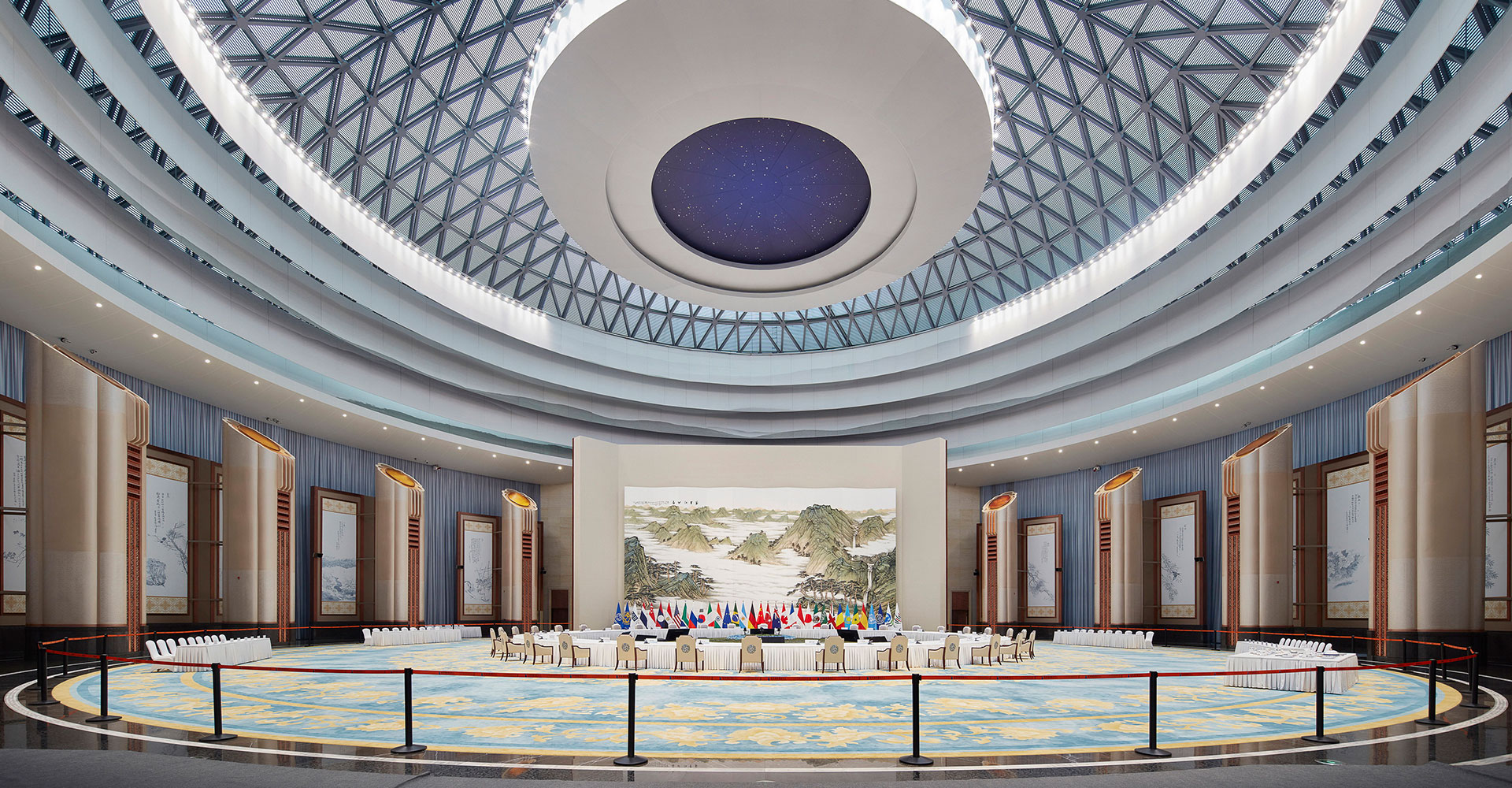

主入口新建落客平臺最大長度100m，采用預應力鋼筋混凝土框架結構體系，未設置結構縫，通過預應力解決超長室外結構的溫度裂縫問題，實施效果良好。城市客廳作為新聞發布主會場，需拆除近3000m2樓蓋，并拔除3根主要結構柱，其中一根結構柱為屋蓋球形網殼的支點。通過設置轉換桁架等方式，實現了拔柱后大跨度樓蓋和球殼荷載的可靠傳遞。對拆除改造全過程進行了施工過程驗算，驗證了全過程的結構受力可靠性。午宴廳位于單元二屋頂，為直徑60m的單層球面網殼，根據建筑功能需要，需在球殼正中懸吊直徑20m的“天眼”造型燈具，并附加裝飾荷載。結合現場條件，采用鋁合金網架作為“天眼”的主結構體系，通過24個均勻布置的鋼索懸掛在單層球殼上，鋼索與球殼節點通過抱箍方式連接。對懸掛結構和網殼結構進行了抗風分析、非線性穩定分析等多角度驗證，保證了結構安全和快速施工。對復雜吊掛結構、重要節點，制定了檢測和健康監測標準，確保峰會期間的結構安全。

設備專業-暖通、空調

根據高端會議的使用需求和室內環境標準，對改造區的空調風系統、空調水系統進行了重新設計和升級改造。會議區及午宴廳的空調水系統采用一級泵變流量系統，主會議廳及連廊空調水系統采用冷源側定流量，負荷側變流量的二級泵系統，空調水系統調整為四管制。主會議廳、午宴廳、接待廳、新聞發布廳等高大空間采用全空氣整體變風量系統，采用可調新風比設計，最大限度利用室外新風消除室內余熱。貴賓休息室等采用風機盤管加新風系統。同聲傳譯采用多聯機空調加新風系統。高大及復雜的空間（如接待廳、主會議廳及午宴廳等區域）采用CFD技術進行氣流組織模擬，以確定最優的氣流組織方案。合理設計空調系統的消聲和減震措施，嚴格控制空調系統噪聲。

設備專業-給排水

改造區首層采用市政自來水直供，二層及以上由貯水箱和變頻泵組聯合供水。生活熱水靈活采用分散加局部集中的供應方式，衛生間、服務間分散設置儲熱式電熱水器提供生活熱水，首層廚房采用集中式的生活熱水系統。改造區雨水采用虹吸壓力流排水，設計重現期與主體建筑一致，采用20年。室內排水采用污廢合流制，室外排水采用雨污分流制。廚房含油脂廢水經隔油處理，糞便污水經化糞池處理后排放。改造區污水采用重力排水，局部壓力排水。

設備專業-消防給水及其他滅火設施

改造區室內消防采用貯水池、消防泵、高位水箱聯合供水。室內消火栓系統豎向為二個區，四層及以上為高區，四層以下為低區，采用減壓閥分區。自動噴水滅火系統豎向不分區，會議室、辦公等采用濕式自動噴水滅火系統。午宴廳采用固定消防炮滅火系統，固定消防炮具有霧化功能。展廳連廊中庭采用標準型自動掃描射水高空水炮滅火。分散設置的不間斷電源室設懸掛式干粉滅火裝置。廚房排油煙罩設置專用自動滅火裝置。按規范設置滅火器。

電氣專業-綜合效益

本項目作為國事活動及國際性重要會議的舉辦場所，成功承接2016年G20峰會會議。

改造設計過程中，盡可能利用原有建設條件；兼顧峰會及會后長期運營需求，減少峰會后的改造工程內容；UPS電源結合末端負荷進行裝設，有利于降低其初裝容量，以便其有效使用及節省工程投資。

對改造范圍內的電子設備、變頻器等易產生高次諧波的用電設施，在其對應的配電箱柜內加裝諧波治理單元，減少不必要的電能損耗。

智能化專業-設計理念及技術策略分析

本項目弱電系統以計算機網絡為全系統通訊平臺，以綜合布線系統為鏈路的一體化智能系統，統一將安全防范、設備管理、通信網絡服務、信息化辦公納入集中管理的范疇。

利用先進的智能化技術，使得建筑物內所有用電耗能設施均可被監控且高效可靠的運行。

此次改造設計范圍外的弱電系統設計由原施工圖設計單位承接，因此在設計過程中需考慮各系統的設計界面及對接方案。
